Назначение вентиляции

1

Основное назначение вентиляции - удаление вредных веществ, избытков тепла, влаги и поддержание нормального газового состава в обслуживаемом помещении. Задачу поддержания качества воздуха в помещении система вентиляции решает, постоянно меняя воздух в помещении. В этом ее основное отличие от системы кондиционирования, которая ориентирована на обработку имеющегося в помещении воздуха. Основной показатель воздухообмена - кратность воздухообмена. Это отношение объема подаваемого в течение 1 часа в помещение воздуха к объему воздуха в помещении. Нормативная кратность воздухообмена регламентируется Строительными Нормами и Правилами (СНиП), и ведомственными нормами (ВСН).

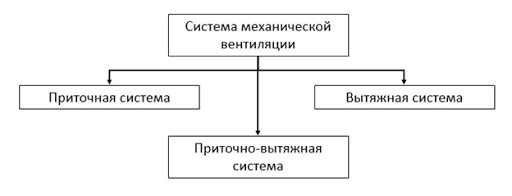

Виды вентиляционных систем

2

Приточная вентиляционная система

Приточная вентиляционная система состоит из следующих компонентов:

· воздухозаборная решетка
· клапан, регулирующий приток наружного воздуха
· фильтр
· калорифер
· вентилятор
· шумоглушитель
· воздуховоды для распределения воздуха по помещениям
· распределители воздуха (диффузоры, решетки)
· система автоматики.

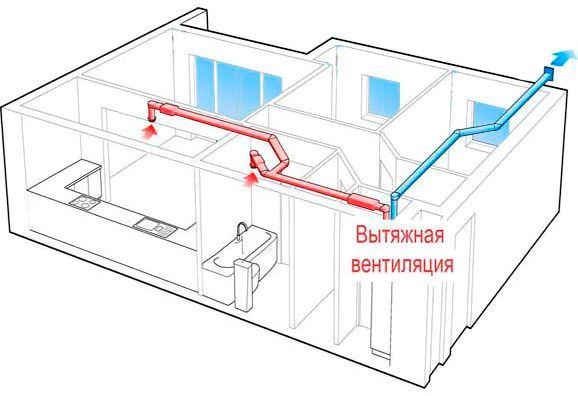

Вытяжная вентиляционная система

Она осуществляется почти всегда отдельными приточно-вытяжными агрегатами (в зависимости от назначения – с рекуператорами тепла), местными вытяжками или вентиляторами. Задача системы вытяжной вентиляции в том, чтобы удалить загрязненный и/или нагретый воздух из помещения. Это наиболее простая задача, потому что не нужно особенно заботиться о качестве вытяжного воздуха.

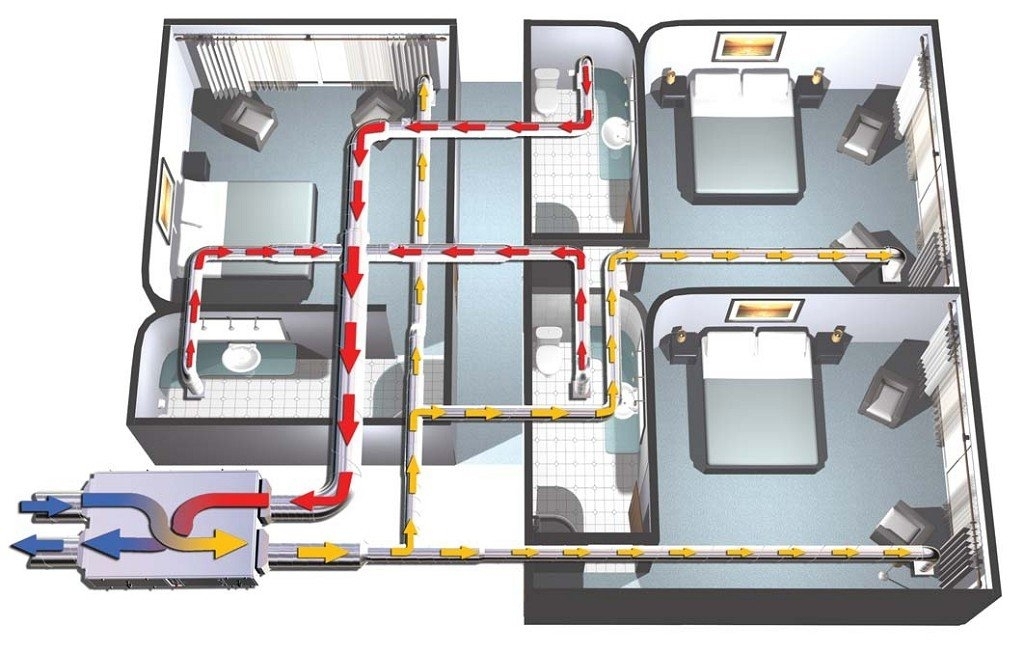

Приточно-вытяжная вентиляционная система

Такая вентиляция делает воздух в помещении свежим и чистым. Это становится возможным благодаря двойному действию данной системы вентиляции. Приточная вентиляции подает в помещение свежий воздух, а вытяжная вентиляция удаляет из помещений загрязненный воздух.

Для того чтобы приточно-вытяжная вентиляция давала максимальный эффект, приток и отток воздуха должны быть сбалансированными, так как в противном случае в помещении могут появиться сквозняки и холод. Чтобы избежать подобных эффектов, нужно тщательно спроектировать приточно-вытяжную вентиляцию.

Приточная вентиляция с обработкой воздуха

Осуществляется приточными установками. Это, как правило, агрегаты значительной производительности, которые забирают воздух с улицы, очищают его, подогревают, увлажняют и подают в помещения по вентиляционным каналам. Приточная установка по конструкции - тот же центральный кондиционер, но с другим (упрощенным) набором секций обработки воздуха. Разумеется, приточная вентиляция может осуществляться и центральным кондиционером (с секцией охлаждения).

Подмешивать свежий воздух, но не 100%, а только часть, способен и канальный кондиционер (сплит-система канального типа). Воздух забирается из помещений, к нему подмешивается свежий воздух с улицы, и обработанный воздух также подается по системе вентиляционных каналов.

Приточная вентиляция без обработки воздуха

Осуществляется отдельными приточными вентиляторами. Разные виды приточных вентиляторов способны подавать свежий воздух по вентиляционным каналам или непосредственно в помещения. При подаче воздуха по вентиляционным каналам производится фильтрация (но не обогрев и увлажнение).

3

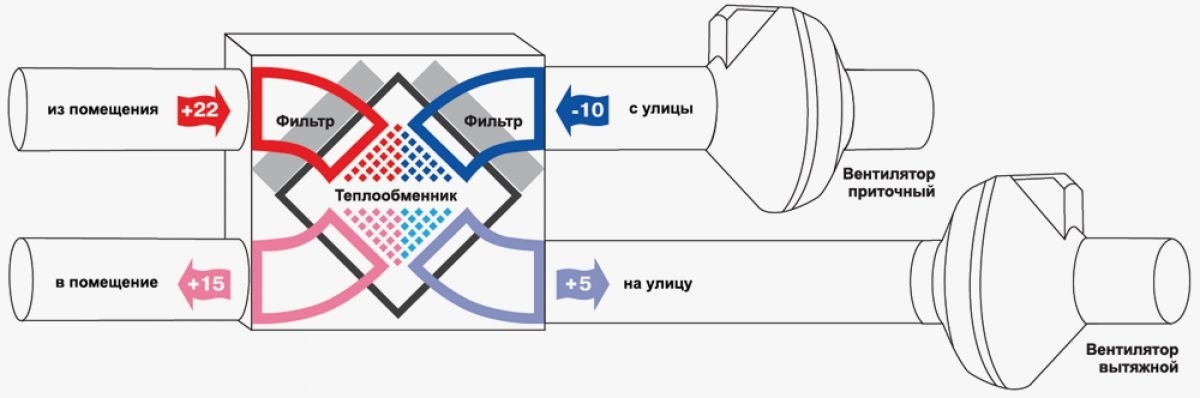

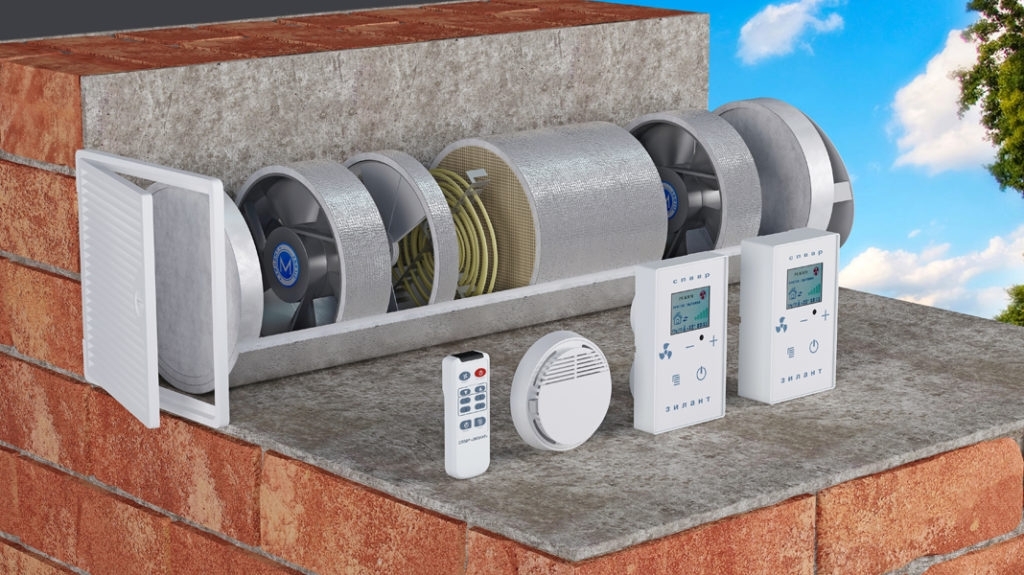

Рекуперация тепла или обратное получение тепла - это процесс теплообмена, при котором тепло забирается от удаляемого воздуха и передается свежему нагнетаемому воздуху. Рекуперация применяется с использованием приточно-вытяжных установок и центральных кондиционеров с наличием в них рекуперационного теплообменника. Процесс проходит в рекуперационном теплообменнике таким образом, что выбрасываемый и свежий воздух абсолютно отделены друг от друга, чтобы не произошло их смешивание.

В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.

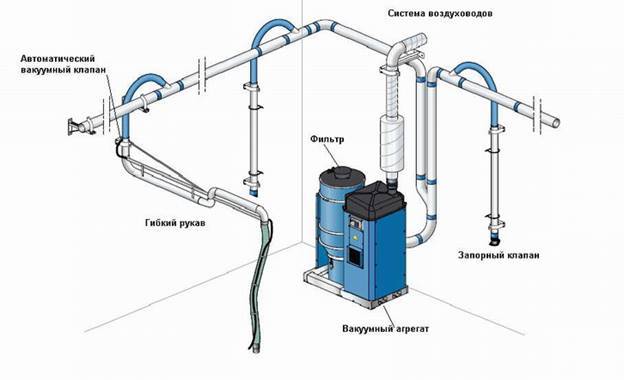

Системы аспирации (обеспыливающей вентиляции) предназначены для удаления запыленного воздуха из-под укрытий транспортно-технологического оборудования и рабочей зоны. Для устранения пылевыделений используются системы аспирации с разветвленной сетью воздуховодов, с вертикальными коллекторами (аспирационными стояками), с барабанными проходными коллекторами.

4

В рамках создания комплексных систем вентиляции выполняются следующие работы:

· Расчёт воздухообмена в помещениях и здании.
· Аэродинамический расчет
· Акустический расчет
· Расчет тепло и влагоизбытков
· Расчет теплопоступлений и теплопотерь
· Выбор решения по удалению пыли, вредных выделений и взвешенных частиц
· Проектирование системы вентиляции
· Разработка планов систем вентиляции
· Разработка аксонометрических схем системы вентиляции
· Описание схем и узлов обвязки воздухонагревателей и воздухоохладителей
· Описание необходимых разрезов по помещениям
· Выдача спецификации оборудования и материалов системы вентиляции
· Разработка задания на теплоснабжение систем вентиляции
· Разработка задания на электроснабжение систем вентиляции
· Разработка задания на подвод системы канализации
· Разработка строительного задания
· Организация каналов для размещения воздуховодов
· Установка системы воздуховодов
· Установка оборудования системы вентиляции
· Установка воздухораспределительных устройств (диффузоров, воздушных клапанов, дефлекторов, воздухонагревателей)
· Установка автоматики системы вентиляции
· Пуско-наладочные работы

Проектирование систем вентиляции и кондиционирования производится на основании следующих данных, предоставляемых заказчиком:

· архитектурно-строительные чертежи здания (требуется для оценки сложности проекта вентиляции или кондиционирования);
· технологический проект (необходим при условии заказа проектирования системы вентиляции или кондиционирования для помещений общепита, торговых и производственных площадей);
· техническое задание на проектирование системы вентиляции или кондиционирования.
